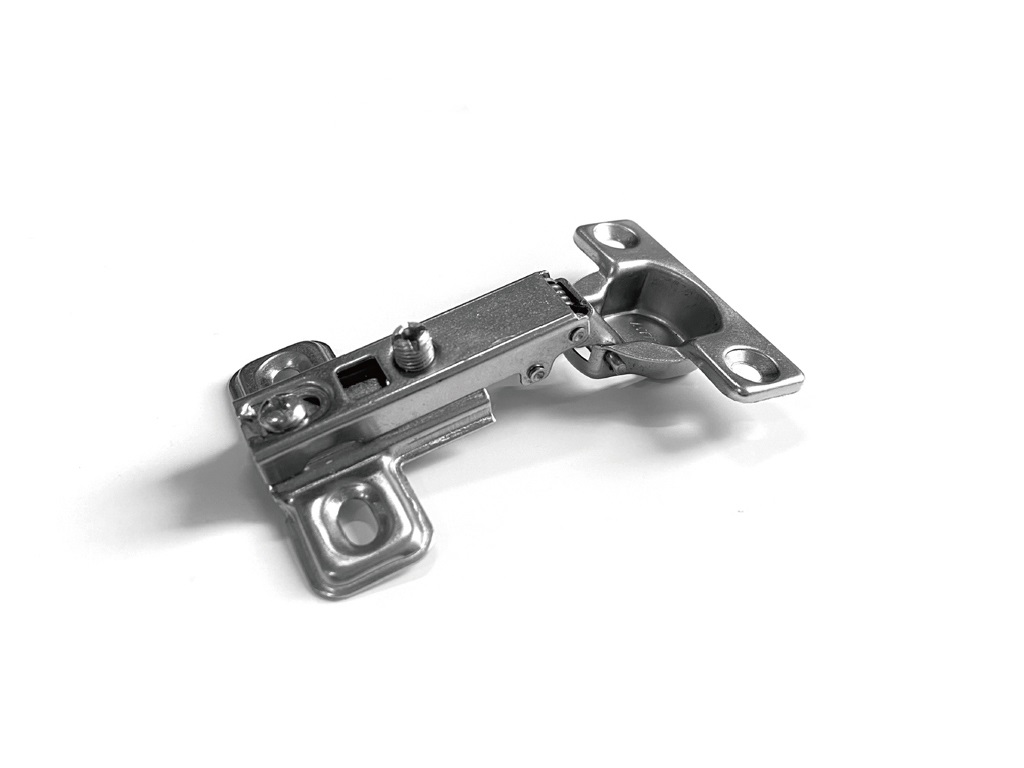

HG1268 | Slide-on one way mini hinge
Technical Specifications
• Main material: cold-rolled steel.
• Finish: nickel plated.
• Opening angle: 105°.
• Dia. of hinge cup: 26mm.
• Depth of hinge cup: 9.8mm.
• Door thickness: 14-23mm.
A – Overlay
| Drilling distance C (mm) | Front overlay D (mm) | |||||||||||||||||||
| 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | ||||||||||||
| 3 | 4 | 2 | 0 | |||||||||||||||||
| 4 | 4 | 2 | 0 | |||||||||||||||||
| 5 | 4 | 2 | 0 | |||||||||||||||||
| 6 | 4 | 2 | 0 | |||||||||||||||||
| 7 | 4 | 2 | 0 | |||||||||||||||||
Mounting plate height H (mm)
| Installation method | Hinge cup (mm) | |||||||||
| 38 | ||||||||||
| Chipboard screw on | 333.207.312 | |||||||||
B – Half overlay
| Drilling distance C (mm) | Front overlay D (mm) | |||||||||||||||||||
| 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | ||||||||||||
| 3 | 4 | 2 | 0 | |||||||||||||||||
| 4 | 4 | 2 | 0 | |||||||||||||||||
| 5 | 4 | 2 | 0 | |||||||||||||||||
| 6 | 4 | 2 | 0 | |||||||||||||||||
| 7 | 4 | 2 | 0 | |||||||||||||||||
Mounting plate height H (mm)
| Installation method | Hinge cup (mm) | |||||||||
| 38 | ||||||||||
| Chipboard screw on | 333.207.322 | |||||||||
C – Inset
| Drilling distance C (mm) | Front overlay D (mm) 0-1-2-3-4-5 | |||||||||||||||||||
| 03 | 02 | 01 | 0 | -1 | -2 | -3 | -4 | -5 | ||||||||||||
| 3 | 4 | 2 | 0 | |||||||||||||||||
| 4 | 4 | 2 | 0 | |||||||||||||||||
| 5 | 4 | 2 | 0 | |||||||||||||||||
| 6 | 4 | 2 | 0 | |||||||||||||||||
| 7 | 4 | 2 | 0 | |||||||||||||||||
Mounting plate height H (mm)
